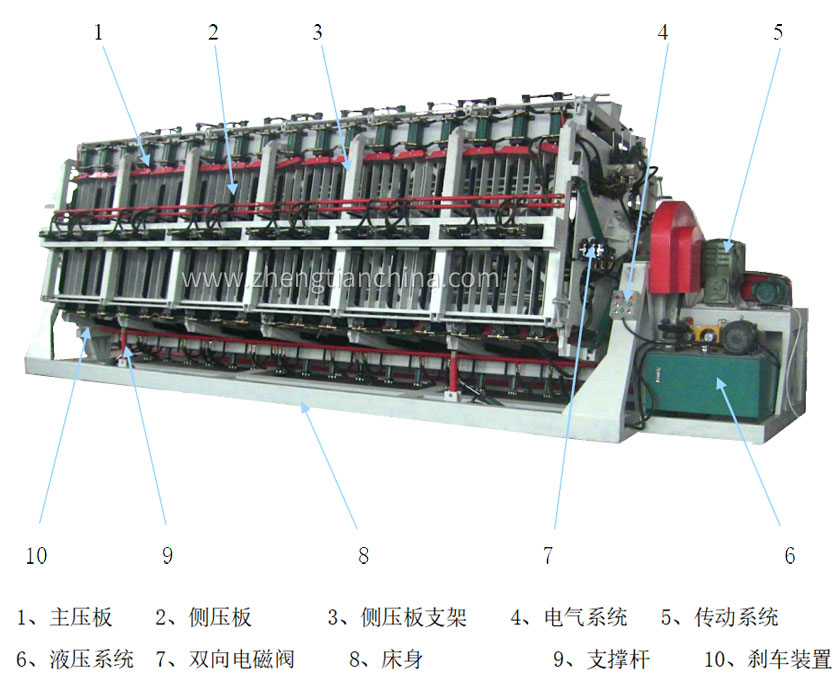

四面旋转拼板机总体结构及工作原理
1、主压板：由油缸和推板组成  ，完成对工件加压的工作；
2、侧压板：由油缸和压板组成  ，完成对工件侧面对齐、防止起鼓等工作；
3、侧压板支架：辅助压板装置的支架  ，由它来完成侧压板支架的开合；
4、电气系统：整体机床的动作控制系统；
5、传动部分：由减速机、链条和链轮组成  ，主要作用是工作台面旋转 。
6、液压部分：主要油泵、调压阀、换向阀、油缸和油管组成、其主要作用是输出拼板动力和辅助工件动作的动力 。
7、双向电磁阀：它分别是主压板、侧压板和侧压板支架动作的控制阀；
8、机身部分：主要承载拼板操作平台部分和液压装置等  ，它是由标准型材焊接组成；
9、支撑杆：防止工作台逆转的安全装置；
10、刹车装置：主要作用是稳定工作台 。

一、MH6200/4型四面旋转拼板机使用范围及特点
MH6200/4型四面旋转拼板机将拼板台面旋转形成循环连续工作  ，压力均衡  ，保证拼板平整  ，侧前方施加压力可防止弯曲和反翘  ，使拼板胶合达到平整的境界  ，后序砂光量少  ，出材率高 。
MH6200/4型四面旋转拼板机广泛应用于实木家具（门、窗、橱柜、地板等） 板材的拼接  ，压力均衡  ，保证拼板平整  ，侧前方施加压力可防止弯曲和反翘  ，使拼板胶合达到平整的境界  ，后序砂光量少  ，出材率高 。具有加工精度高  ，加工效率高的特点  ，操作简单方便  ，深受用户认可 。
二、MH6200/4型四面旋转拼板机的优点：
1、应用范围广泛  ，适用于木材的横向或正面拼接  ，适用于各种层压木材  ，小尺寸板材和方边木材的高产量加工 。
2、安全装置：一旦安全装置未关闭  ，侧压力门不能打开  ，以免误操作造成框架变形 。
3、本机采用液压原理  ，运动速度稳定  ，压力大  ，压力大  ，高密度支撑板作为后台  ，上下压力可防止弯角  ，使板材完全粘合 。低磨高输出 。
4、根据不同的工作规格（长度或厚度）  ，系统压力可以根据不同的压力要求进行调整  ，并有补压系统  ，保证持续的压力 。
5、占地面积少  ，操作简单  ，生产效率高 。
三、MH6200/4型四面旋转拼板机主要部件功能介绍
1、采用液压原理  ，具有运动平稳  ，压力大  ，压紧均匀的特点  ，通过在工件上方或前方施加压力  ，防止反向翘曲  ，使得贴合后的木材胶合平整 。
2.液压系统中的压力保持或补充机构提供持续的胶合压力  ，有利于提高质量 。
3.前端修光器支脚可根据工件规格左右移动 。
4.斜面夹具架有两个工作面  ，各自独立工作  ，效率高  ，操作安全可靠 。

主要技术参数：

最大加工长度	6200mm
最大加工宽度	1300mm
最大加工厚度	10-150mm
上压油缸缸径	∮80mm
上压油缸每面数量	16pcs
侧压油缸缸径	∮40mm
侧压油缸每面数量	16pcs
侧举油缸缸径	63mm
侧举油缸每面数量	2pcs
液压电机功率	5.5KW
系统额定压力	16Mpa
旋转电机功率	3KW
补压电机功率	1.5KW
外形尺寸（长×宽×高）	8200×2970×3050mm
重量	15000kg
